3-pólový poistkový odpínač 100A 690V DIN lišta

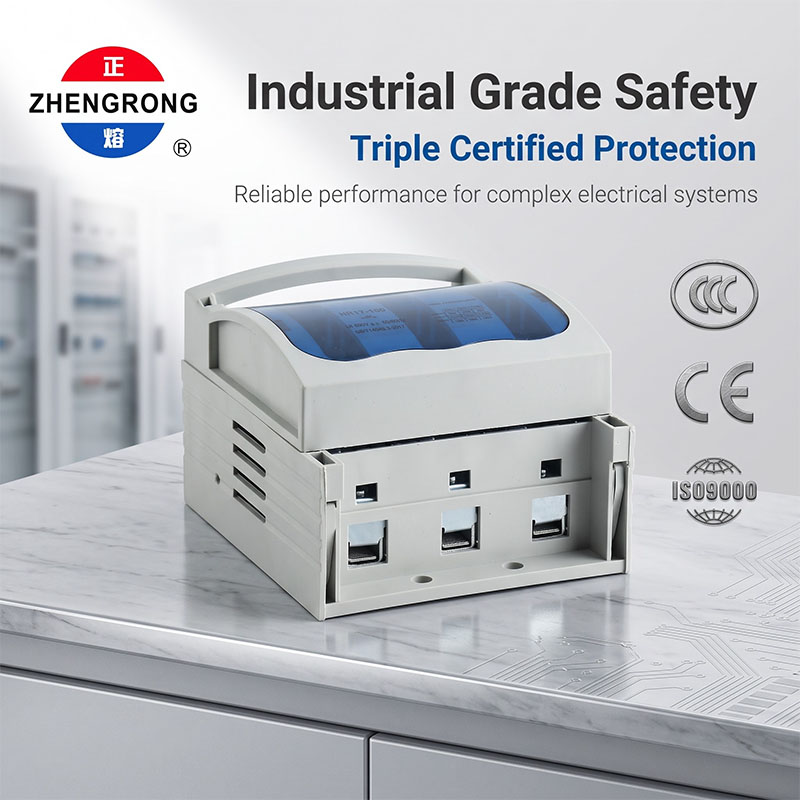

Poistkový odpínač ZHENGRONG HR17-100 je kompaktné, profesionálne spínacie a ochranné zariadenie pre nízkonapäťové trojfázové rozvody. Spája funkcie záťažového spínača, odpojovacieho spínača a ochrany proti skratu v jednej jednotke, čím sa znižuje počet komponentov a zjednodušuje sa zapojenie panela.

3-pólový dizajn chráni všetky tri fázy obvodu. Má menovitý prúd 100 A pri 690 V a vyhovuje norme GB/T 14048.3-2017, podľa štandardnej nomenklatúry je označený ako poistkový odpínač.

Dizajn a prevádzka

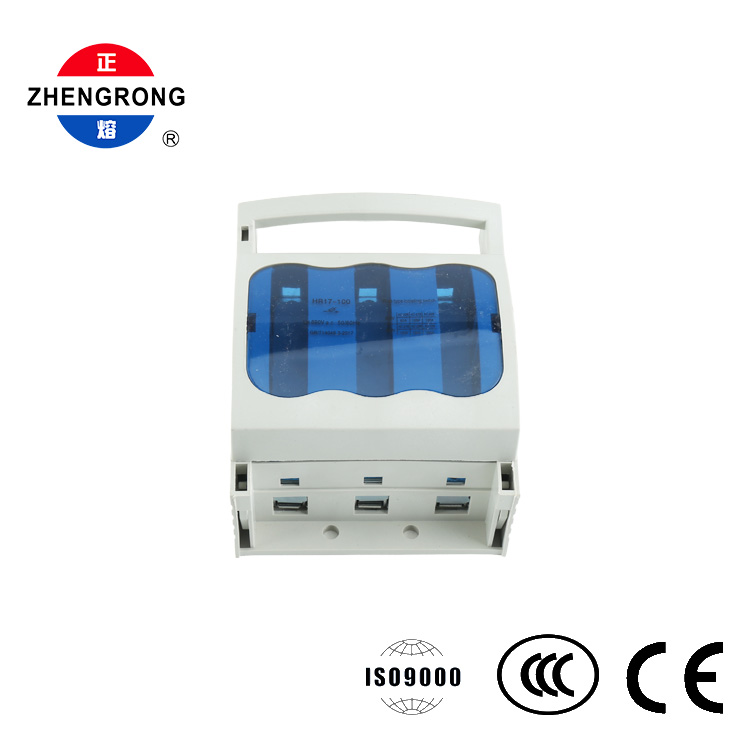

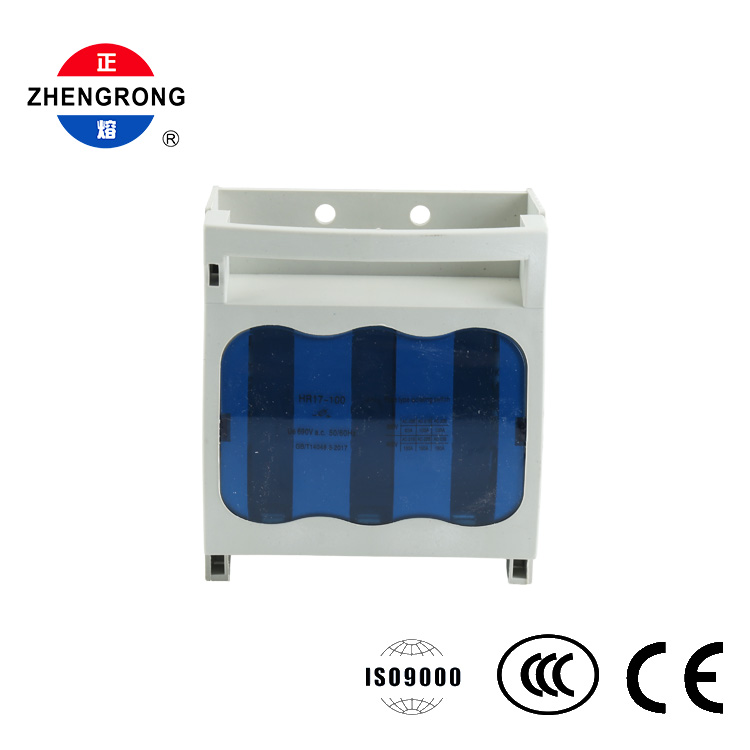

Jednotka sa skladá zo základne a otvárateľného horného krytu s integrovanou horizontálnou rukoväťou v hornej časti. Rukoväť poskytuje pohodlné uchopenie pri manuálnom zapínaní/rozbíjaní, zatiaľ čo priesvitné modré okienko v kryte umožňuje operátorom skontrolovať stav poistky na prvý pohľad bez otvárania jednotky.

Kryt v štýle zásuvky sa otvára pre rýchlu kontrolu a výmenu poistky. Kryt je vylisovaný z vystuženého technického plastu spomaľujúceho horenie (nylon alebo PBT) s výstužnými rebrami pre vysokú mechanickú pevnosť, izoláciu a tepelnú odolnosť.

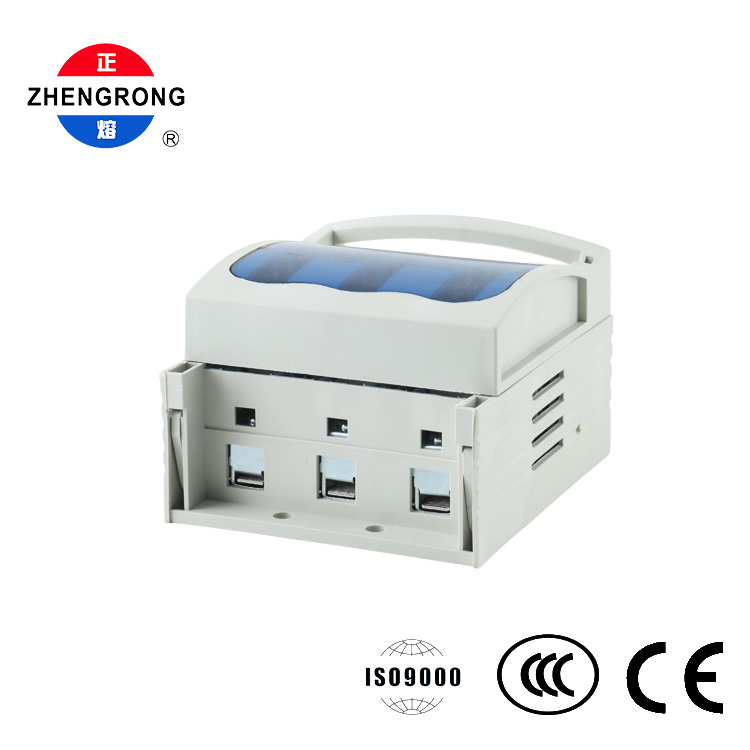

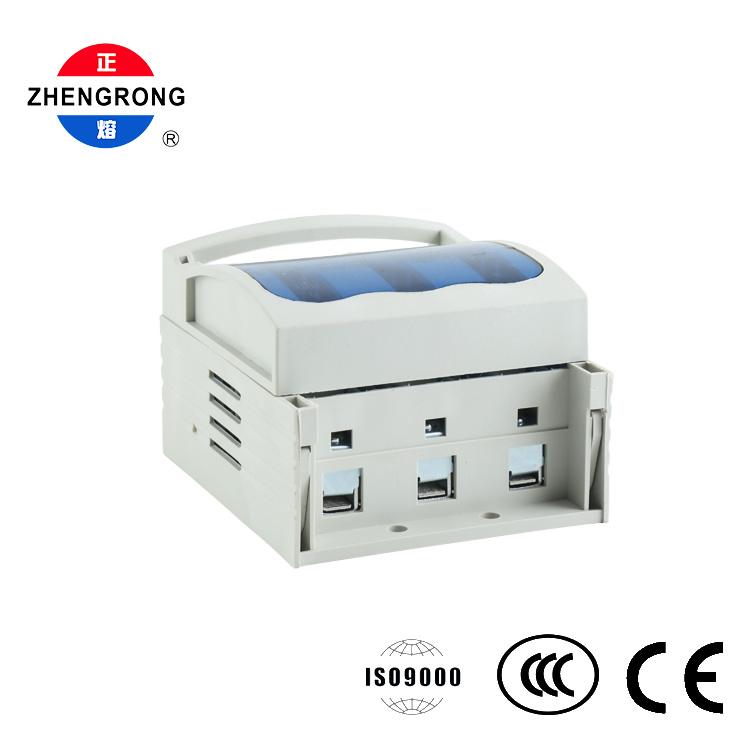

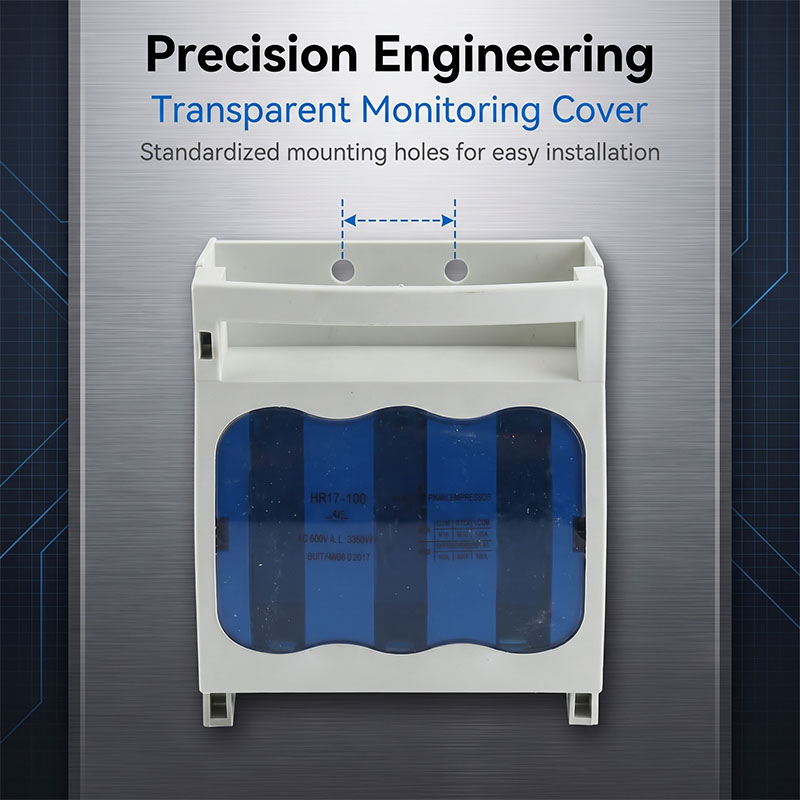

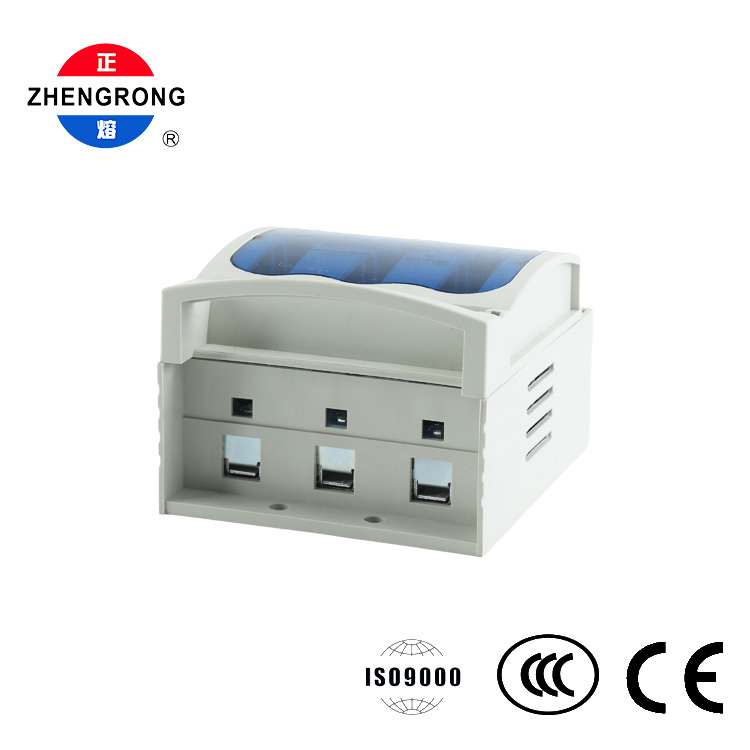

Zapojenie sa vykonáva cez tri spodné svorky so skrutkovými svorkami pre bezpečné upevnenie kábla nenáročné na údržbu. Na inštaláciu základňa ponúka dve možnosti: bočné spony pre štandardnú montáž na 35 mm DIN lištu alebo dva kruhové otvory pre skrutky na základnej doske pre priame upevnenie na montážnu dosku skrine. Bočné štrbiny a západky tiež umožňujú montáž vedľa seba alebo pridanie pomocných kontaktov.

Vlastnosti

Funkcia 3 v 1

● — spínanie záťaže, izolácia a ochrana proti skratu v jednej kompaktnej jednotke.

3-pólová trojfázová ochrana

● — súčasná ochrana všetkých fáz pre trojfázové záťaže.

Viditeľná izolácia prerušenia

● — jasné miesto odpojenia, keď je otvorené, zaisťujúce bezpečnú údržbu a núdzové vypnutie.

Priesvitné modré okno

● — stav poistky viditeľný na prvý pohľad bez otvorenia krytu.

Rukoväť zásuvkového typu

● — široký horizontálny úchop pre pohodlné a spoľahlivé manuálne prepínanie.

Dvojité možnosti montáže

● — 35 mm príchytky na DIN lištu alebo skrutkové upevnenie pre flexibilnú inštaláciu.

Vystužený kryt spomaľujúci horenie

● — nylon/PBT technický plast s rebrami pre vysokú pevnosť, izoláciu a tepelnú odolnosť.

Zaistite skrutkové svorky

● — spoľahlivé vedenie s jednoduchým prístupom pre údržbu.

Rozšíriteľný dizajn

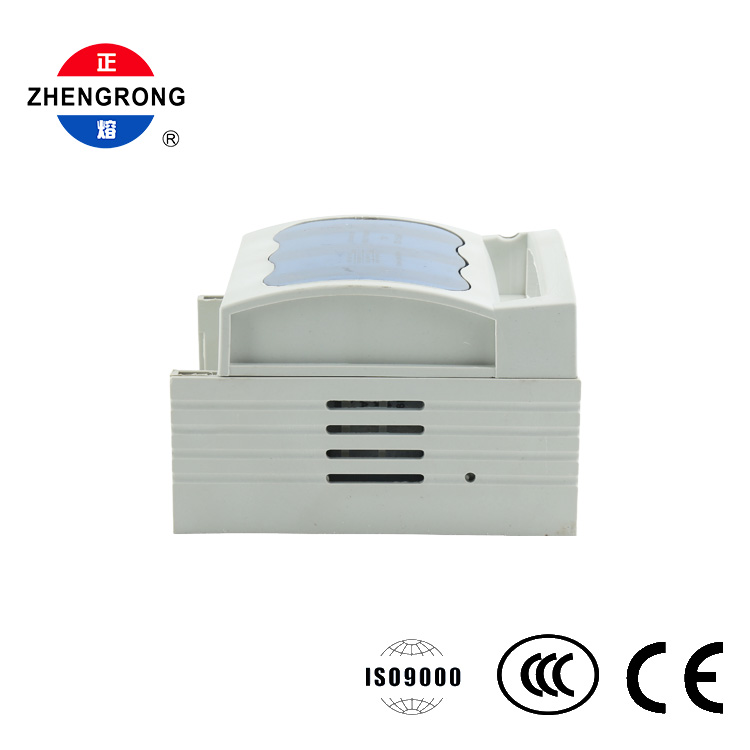

● — bočné štrbiny a západky podporujú montáž vedľa seba a pomocné kontakty.

Certifikovaná kvalita

● — v súlade s normou GB/T 14048.3-2017; Certifikované ISO9000, CCC a CE.

● Továrenské rozvodné skrine a riadiace skrine

● Hlavné rozvodné panely a ochrana odbočiek v komerčných budovách

● Odpojenie a ochrana proti skratu pre motory a transformátory

● Nízkonapäťové rozvody v priemyselných podnikoch

● Riadiace centrá motora

● Izolácia údržby a núdzové spínanie

● Výrobcovia panelov, dodávatelia elektrických zariadení a tímy údržby zariadení
