3-pólový poistkový odpínač 160A 690V DIN lišta

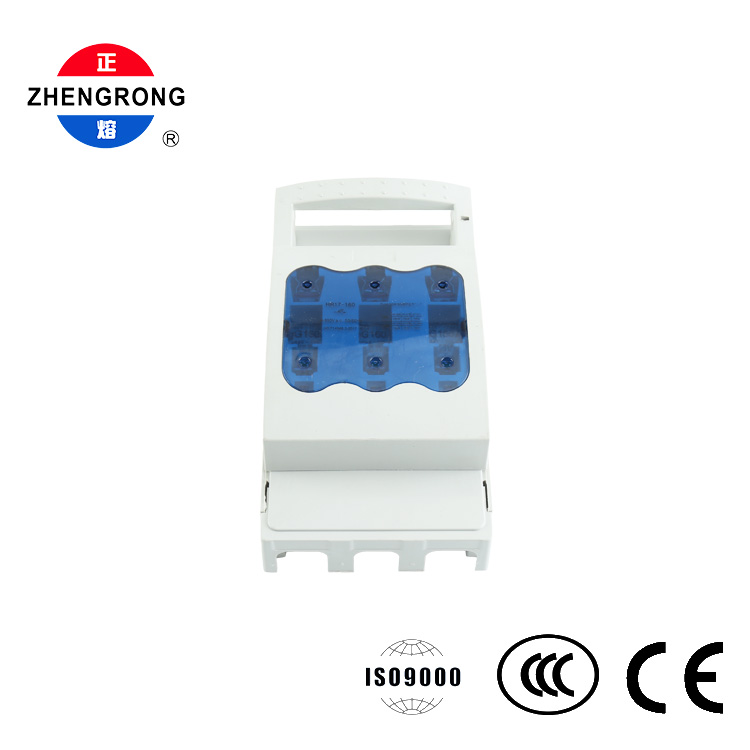

Poistkový odpínač ZHENGRONG HR17-160 je modulárna kompaktná jednotka pre nízkonapäťové trojfázové rozvody. Vykonáva zapnutie/prerušenie obvodu a izoláciu, zatiaľ čo integrované poistky poskytujú ochranu proti skratu a preťaženiu pre nadväzujúce zariadenia – všetko v jedinom zariadení.

3-pólový dizajn chráni všetky tri fázy súčasne s tromi vnútornými polohami poistiek a kontaktnými bodmi viditeľnými cez kontrolné okienko. S menovitým prúdom 160 A pri 690 V~, 50/60 Hz je vhodný pre 50 Hz aj 60 Hz napájacie siete na celom svete.

Dizajn a prevádzka

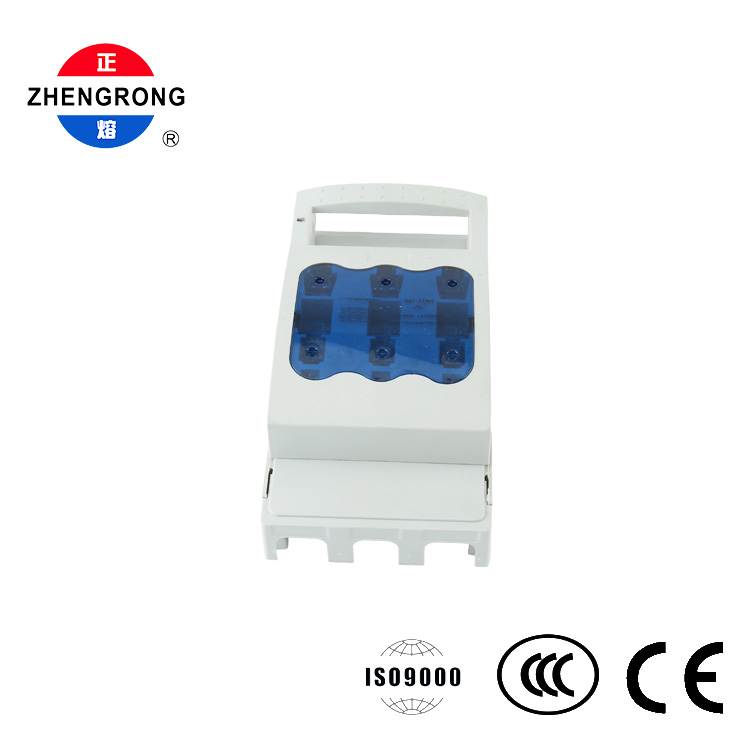

Široká rukoväť na vrchu umožňuje jednoduché manuálne ťahanie/stláčanie pre zapnutie/vypnutie okruhu. Priesvitný modrý ochranný kryt v strede umožňuje operátorom na prvý pohľad skontrolovať stav poistiek bez otvárania jednotky, čím sa zrýchľuje kontrola a odstraňovanie problémov. Po otvorení vypínača vytvorí odpojovač zreteľne viditeľné prerušenie, ktoré zaisťuje bezpečnú izoláciu počas údržby a núdzového vypnutia. Vnútorné vodiče používajú pocínované medené kontakty pre spoľahlivú vodivosť a nízky nárast teploty.

Konštrukcia a inštalácia

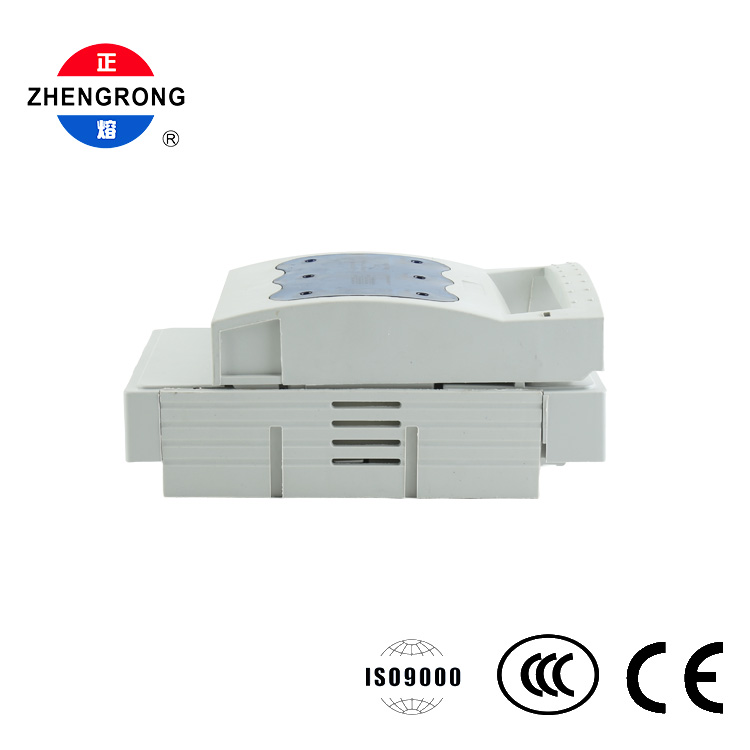

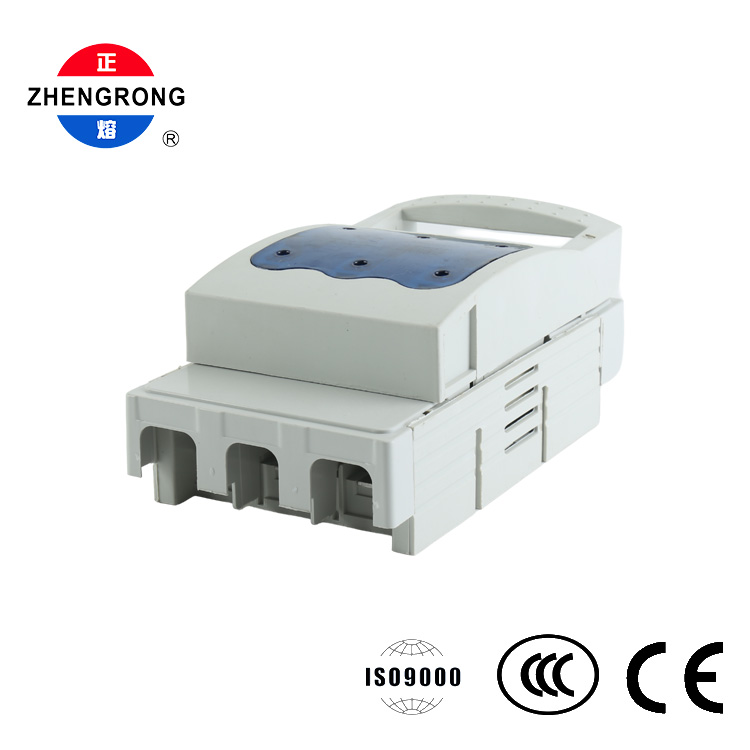

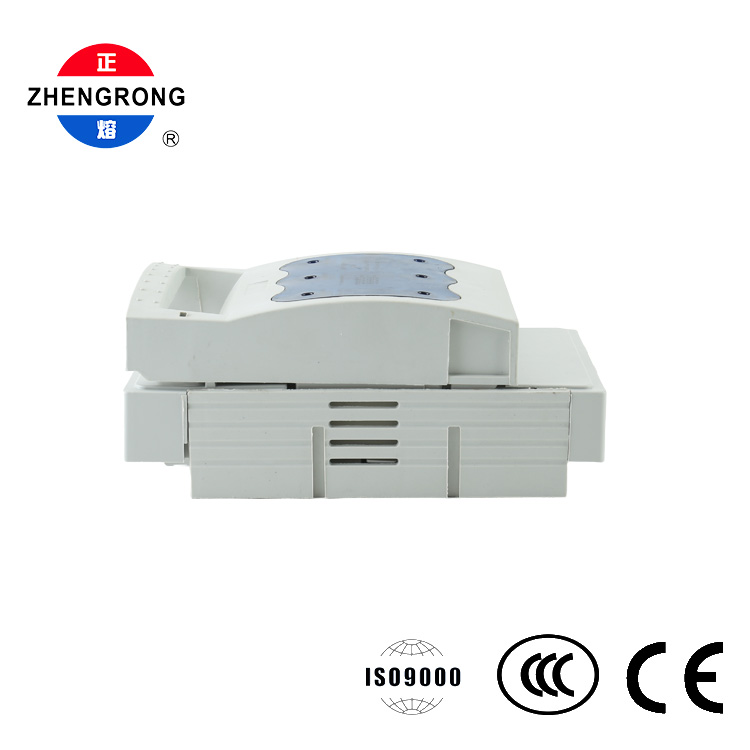

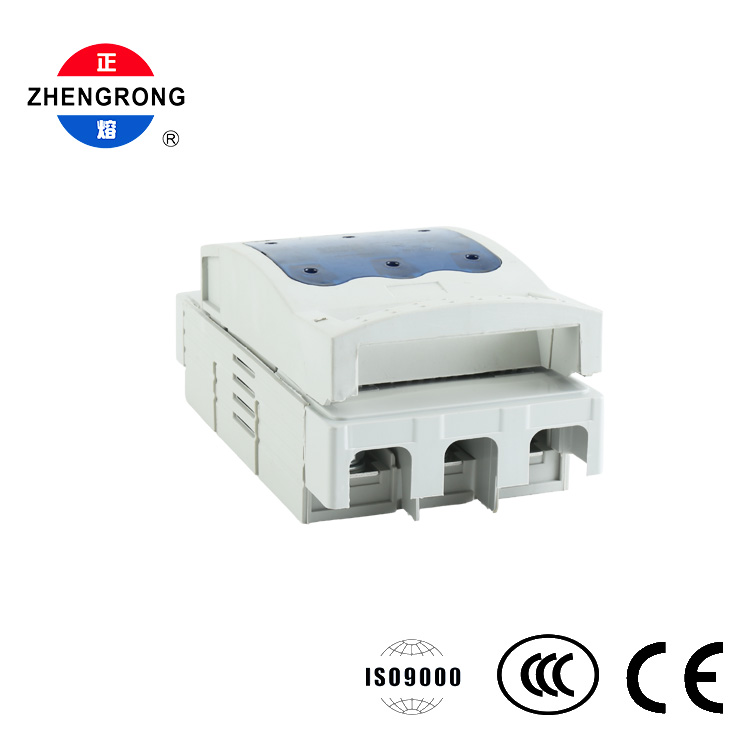

Kryt je vylisovaný z vysoko pevného, ​​nehorľavého technického plastu (polykarbonát alebo vystužený nylon) v svetlosivej povrchovej úprave, ktorá ponúka vynikajúcu izoláciu, odolnosť voči nárazom a teplu. Modulárny dizajn udržuje jednotku kompaktnú a ľahko integrovateľnú.

K dispozícii sú dve možnosti inštalácie: štandardná montáž na 35 mm lištu DIN pomocou zadných svoriek alebo skrutkové upevnenie na montážnu dosku skrine – flexibilné pre rôzne rozmiestnenia panelov.

Spínač + izolácia + poistka v jednej jednotke

● — spojenie prerušenia/prerušenia obvodu, izolácie a ochrany proti skratu, čo šetrí priestor a náklady.

3-pólová trojfázová ochrana

● — súčasná ochrana všetkých troch fáz pre motory a odbočné obvody.

Široká ovládacia rukoväť

● — pohodlné manuálne prepínanie ťahom/stláčaním s prehľadnou indikáciou stavu.

Priesvitné modré okno

● — stav poistky viditeľný na prvý pohľad bez otvorenia jednotky.

Viditeľná izolácia prerušenia

● — pri otvorení vyčistite miesto odpojenia, čím sa zabezpečí bezpečnosť údržby.

Kryt spomaľujúci horenie

● — vysokopevnostný technický plast s vynikajúcou izoláciou, odolnosťou proti nárazu a teplu.

Pocínované medené kontakty

● — stabilná vodivosť a nízky nárast teploty pre spoľahlivý dlhodobý výkon.

Dvojité možnosti montáže

● — 35 mm DIN lišta alebo skrutkové upevnenie pre flexibilnú inštaláciu panelu.

50/60Hz kompatibilita

● — menovité 690V~, 50/60Hz pre globálne trhy.

Certifikovaná kvalita

● — Certifikácia ISO9000, CCC a CE pre domáce a exportné trhy.

Aplikácia

● Nízkonapäťové rozvody v priemyselných prevádzkach a komerčných budovách

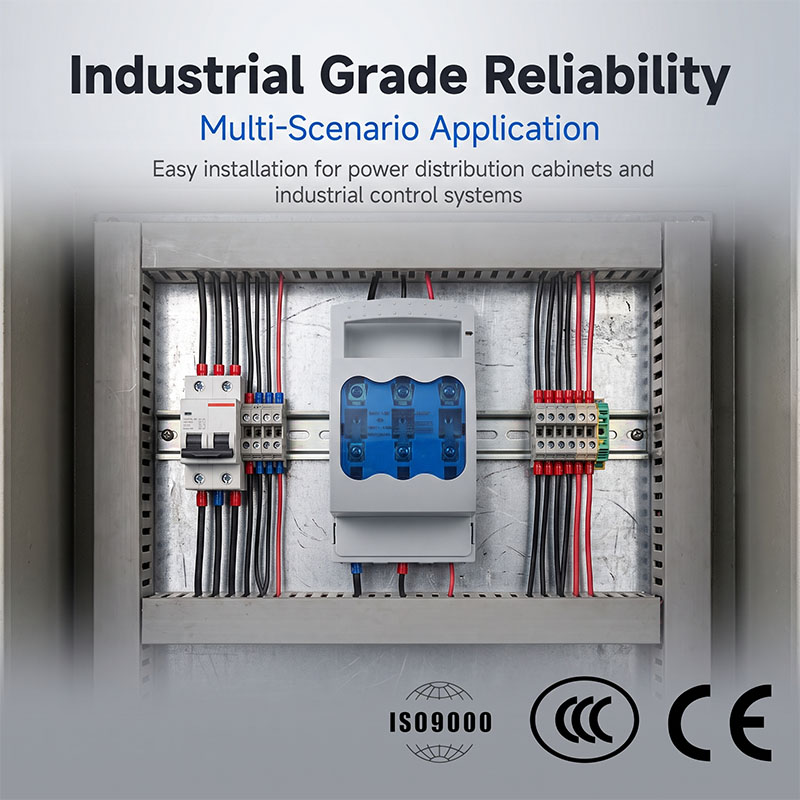

● Káblové rozvodné skrine, nízkonapäťové rozvodné skrine a riadiace skrine motora

● Ochrana motora a spínanie odbočiek

● Ochrana proti prerušeniu/prerušeniu odbočky a skratu

● Ochrana vstupu napájania pre stroje a zariadenia

● Izolácia údržby a núdzové spínanie

● Výrobcovia panelov, dodávatelia elektrických zariadení a tímy údržby zariadení
