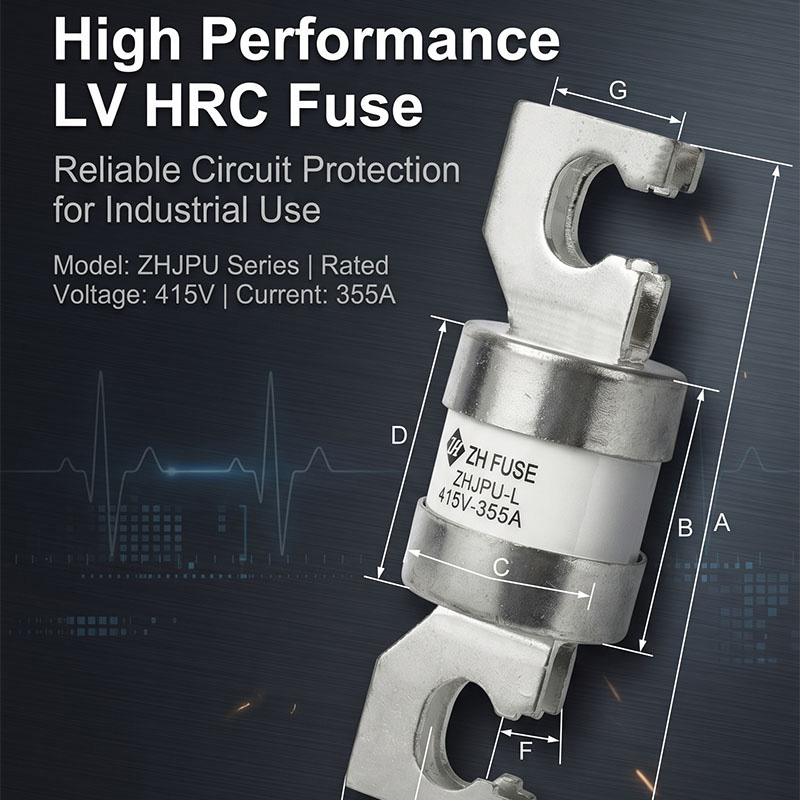

Aké výhody v oblasti bezpečnosti a výkonu poskytuje IEC 60269 415V vysokoprúdová poistka pre priemyselné rozvodné systémy?

1. Návrh jadra a štandardná definícia IEC 60269 vysokoprúdových poistiek

IEC 60269 tvorí globálny jednotný štandardný rámec pre nízkonapäťové poistky s vysokou vypínacou kapacitou, ktorý definuje prísne pravidlá pre menovité napätie, prúdovú zaťažiteľnosť, časovo-prúdové charakteristiky, mechanickú štruktúru a bezpečnostné testovacie normy. Pre priemyselné 415V trojfázové rozvodné siete musia vysokoprúdové poistkové vložky spĺňať požiadavky na pomalé preťaženie a okamžité prerušenie skratu, aby sa chránili drahé nadväzujúce energetické zariadenia.

Tradičné poistky s plastovým plášťom čelia v silnoprúdových priemyselných prostrediach zjavným chybám, vrátane nedostatočnej tepelnej odolnosti, uvoľnených kontaktných svoriek a obmedzenej vypínacej schopnosti. Skrutkovaná keramická štruktúra prijatá týmto produktom rieši tieto bolestivé miesta prostredníctvom integrovaného krytu odolného voči vysokej teplote a postriebrených medených spojovacích svoriek. Ako štandardizovaný ochranný komponent určený pre ťažké priemyselné nízkonapäťové obvody,IEC 60269 415V vysokoprúdová poistkazjednocuje rozmerovú toleranciu a indikátory elektrického výkonu, aby sa dosiahla medziprojektová zameniteľnosť pre inžinierskych integrátorov.

1.1 Dva základné moduly funkčného dizajnu

• Modul krytu keramickej izolácie: Keramický materiál s vysokým obsahom oxidu hlinitého blokuje expanziu oblúka počas prerušenia poruchy, s vynikajúcou tepelnou stabilitou, aby sa zabránilo deformácii plášťa pri dlhodobom zaťažení menovitým prúdom.
• Skrutkovaný vodivý terminálový modul: Strieborné pokovovanie znižuje kontaktný odpor medzi poistkovou vložkou a prípojnicou, čím reguluje nárast teploty v pripojovacích bodoch v rámci štandardných limitov aj pri nepretržitej vysokoprúdovej prevádzke.
• Modul vnútorného tavného prvku: Kalibrovaná kovová tavenina sa zhoduje s charakteristickou krivkou gG/gL, čím sa dosahuje odstupňovaná koordinácia ochrany s predradenými a zaradenými ochrannými zariadeniami obvodu.

1.2 Hodnota zhody so štandardom IEC 60269

Produkty, ktoré plne vyhovujú typovému testovaniu IEC 60269, možno nasadiť v priemyselných projektoch na európskych, juhovýchodných a austrálskych trhoch bez opakovanej bezpečnostnej certifikácie. Norma presadzuje prísne testy na skrat a mechanické vibrácie, aby sa eliminovali skryté riziká, ako je únik oblúka, praskanie plášťa a predčasné roztavenie pri normálnom prevádzkovom prúde. Pre obstarávacie tímy, ktoré sa zaoberajú cezhraničnými projektmi zariadení, jednotná zhoda so štandardmi výrazne zjednodušuje kvalifikáciu komponentov a procesy akceptácie projektov.

2. Vyplňte tabuľku parametrov štandardnej technickej špecifikácie

Elektrický dizajn a obstarávanie sa spoliehajú na jasné štandardizované parametre na dokončenie prispôsobenia obvodov a výberu modelu. Táto séria pokrýva rozsahy menovitého prúdu od 200A do 400A pri pracovnom napätí 415V AC, s jednotnými mechanickými a elektrickými indikátormi na zníženie pracovnej záťaže pri opakovanom porovnávaní parametrov počas projektovania. Nižšie uvedená tabuľka triedi všetky základné pevné špecifikácie platné pre modelový rad ZHJPU-L.

2.1 Logika výberu modelu pre rôzne zaťaženia obvodu

• Ľahké priemyselné rozvodné vetvy (200A~280A): Vhodné pre malé výrobné pomocné zariadenia, rozvádzače osvetlenia a nízkoenergetické ovládacie panely so stabilným rovnomerným zaťažením.
• Stredné riadiace obvody motora (300A~360A): Zodpovedá stredne veľkým trojfázovým motorom, systémom pohonu dopravníkov a sekundárnym ochranným slučkám s jedným transformátorom.
• Ťažké hlavné vstupné obvody (380A ~ 400A): Používa sa na ochranu hlavných prípojníc veľkých distribučných centier, výstupných terminálov generátora a hlavných napájacích slučiek ťažkých strojov.

2.2 Výhody jednotného zdieľaného dizajnu naprieč všetkými súčasnými triedami

Každá súčasná špecifikácia v tomto produktovom rade si zachováva identickú keramickú štruktúru puzdra a rozloženie svoriek. Tento konzistentný dizajn umožňuje personálu údržby používať rovnaké inštalačné nástroje a štandardy správy náhradných dielov, čím sa vyhne špeciálnej príprave upínacích prípravkov pre rôzne aktuálne triedy. Jednotná hrúbka postriebrenej koncovky zaručuje konzistentný výkon prechodového odporu v celom rade produktov, čím sa eliminuje odchýlka zvyšovania teploty spôsobená nekonzistentnými rozmermi koncoviek počas dlhodobej paralelnej prevádzky skrine.

3. Keramické puzdro a postriebrený materiál koncovky Výhody

Výber materiálu priamo určuje dlhodobú životnosť a prevádzkovú bezpečnosť vysokoprúdových poistiek v náročných priemyselných prostrediach. Nízkonákladové plastové škrupinové poistky používajú organické polymérne materiály, ktoré zmäknú a deformujú sa pri vysokej teplote, zatiaľ čo holé medené koncovky rýchlo oxidujú vo vlhkých alebo prašných dielňach, zvyšujú kontaktný odpor a spúšťajú abnormálne poruchy prehriatia.

Dvojitý materiálový systém keramického puzdra a postriebrených medených koncoviek rieši tieto nedostatky odolnosti súčasne. Priemyselná keramika s vysokou čistotou odoláva nepretržitej vysokej teplote bez deformácie a postriebrená vrstva na medených koncovkách izoluje oxidáciu vzduchu, aby si roky udržala stabilnú vodivosť. Pre priemyselné energetické systémy bežiace 24 hodín denne táto konfigurácia materiálu výrazne znižuje frekvenciu pravidelných kontrol komponentov a cyklov výmeny.IEC 60269 415V vysokoprúdová poistkaprijíma toto riešenie vyspelého kompozitného materiálu na prispôsobenie sa továrenskému prostrediu s vysokou prašnosťou, vysokou vlhkosťou a častým kolísaním teploty.

• Keramické puzdro: Vysoký výkon pri potláčaní oblúka, zabraňuje striekaniu oblúka smerom von počas prerušenia skratu, aby sa zabránilo riziku požiaru vo vnútri rozvádzačov.
• Postriebrené medené koncovky: Nízky kontaktný odpor, minimálny nárast teploty pri plnom menovitom zaťažení, antioxidačné a antikorózne pre pobrežné alebo chemické závody.
• Vnútorné plniace médium na zhášanie oblúka: Okamžite absorbuje energiu oblúka počas chybného rezania, čím podporuje vysokú vypínaciu kapacitu bez prasknutia alebo fragmentácie krytu.

3.1 Tepelná stabilita v nepretržitej prevádzke

Pri nepretržitej prevádzke s plným menovitým prúdom počas tisícok hodín si keramické puzdro zachováva rozmerovú stabilitu bez rozťahovania alebo praskania. Vnútorné teplo generované tavným prvkom sa rovnomerne rozptýli cez keramickú stenu, čím sa zabráni lokálnym horúcim miestam, ktoré sa objavujú na plastových krytoch poistiek. Dokonca aj v uzavretých rozvádzačových skriniach so slabým prirodzeným vetraním zostáva celkové zvýšenie teploty poistkovej vložky v rámci povolených limitov normy IEC 60269, čím sa eliminuje riziko starnutia izolácie susednej prípojnice spôsobeného nadmernou lokálnou akumuláciou tepla.

4. Charakteristika ochrany gG/gL a výkon pri prerušení poruchy

gG a gL predstavujú univerzálne ochranné charakteristiky v plnom rozsahu definované IEC 60269, ktoré pokrývajú dva hlavné typy porúch, ktoré ohrozujú priemyselné energetické obvody: mierne dlhodobé preťaženie a okamžitý závažný skrat. Mnoho priemyselných poistiek nízkej kvality podporuje iba jednotypovú ochranu, ktorá sa buď príliš ľahko roztaví pri štartovacom rázovom prúde motora, alebo nedokáže dostatočne rýchlo prerušiť veľký skratový prúd.

4.1 Logika ochrany proti pomalému preťaženiu (charakteristika gL)

Keď obvody čelia miernemu preťaženému prúdu medzi 1,3- až 5-násobkom menovitého pracovného prúdu, tavný prvok sa postupne roztaví s oneskorením. Toto oneskorenie zabraňuje chybnému prepáleniu poistky počas normálneho štartovania motora, nabíjania kondenzátora a prechodových prúdových rázov zariadenia, pričom stále znižuje výkon, ak preťaženie pretrváva počas nastaveného času, aby sa zabránilo starnutiu izolácie kábla a poškodeniu zariadenia prehriatím.

4.2 Logika ochrany proti okamžitému skratu (charakteristika gG)

Akonáhle dôjde k silnému skratovému prúdu v dôsledku skratu kábla, vnútornej poruchy zariadenia alebo kolízie prípojnice, vnútorná tavenina sa okamžite vyparí a vytvorí otvorený obvod v priebehu mikrosekúnd. Keramický plášť a výplň na zhášanie oblúka účinne potláčajú elektrické oblúky a bezpečne izolujú poruchovú časť bez poškodenia okolitých komponentov rozvádzača elektrickým oblúkom. Vysoká vypínacia schopnosť zaisťuje, že poistka dokáže uhasiť extrémny poruchový prúd bez prasknutia konštrukcie alebo rozstrekovania vodivého materiálu.

4.3 Selektívna koordinácia s ochrannými zariadeniami proti prúdu a po prúde

• Zhoduje sa s miniatúrnymi ističmi, lisovanými ističmi a stýkačmi na nadväzujúcich zariadeniach na vytvorenie stupňovitej koordinácie ochrany.
• Návrh krivky času a prúdu zaisťuje, že sa pri čiastočných poruchách obvodu roztaví iba poistka poruchovej vetvy, čím sa zabráni úplnému výpadku napájania celej rozvodnej skrine.
• Kompatibilné s požiadavkami na koordináciu primárnej ochrany transformátora a generátora pre stredné a veľké priemyselné napájacie systémy.

5. Univerzálne priemyselné aplikácie zodpovedajúce scenárom

Štandardizovaná 415V trojfázová distribúcia energie pokrýva takmer všetky továrenské, energetické a ťažké strojárske odvetvia na celom svete a vysokoprúdová skrutková poistka sa prispôsobuje každému prepojeniu ochrany hlavného napájania v rámci týchto systémov. Tímy obstarávania spravujúce portfóliá projektov viacerých odvetví ťažia z modelu s jedným komponentom, ktorý spĺňa požiadavky na ochranu viacerých zariadení, zjednocuje zásoby náhradných dielov a štandardy školení údržby na rôznych miestach projektu.

• Priemyselné rozvodné panely a hlavné rozvádzače: Používa sa ako primárna nadprúdová ochrana pre prívodné prípojnice skrine, izoluje skratové poruchy na ochranu celej elektroinštalácie skrine.
• Riadiace centrá motorov: Chráňte trojfázové hnacie motory dopravníkov, drvičov, čerpadiel a ventilátorov pred vyhorením vinutia spôsobeným preťažením zablokovaného rotora alebo skratom koncovky.
• Pomocné obvody generátora a transformátora: Inštalujú sa na výstupné svorky generátorových súprav a nízkonapäťové strany distribučných transformátorov na blokovanie šírenia poruchového prúdu do predradených energetických zariadení.
• Ťažké stroje a stavebné zariadenia: Aplikujú sa na hlavné napájacie slučky veľkých žeriavov, miešacích zariadení a banských dopravných strojov pracujúcich pri premenlivom veľkom zaťažení.
• Elektrické rozvádzače na ochranu chemikálií a životného prostredia: Keramická izolačná štruktúra odoláva erózii korozívnych plynov a vlhkosti vo velínoch chemických závodov a skriniach zariadení na čistenie odpadových vôd.

6. Pokyny na inštaláciu a pravidlá údržby pri každodennej prevádzke

Správna inštalácia skrutkami a bežná údržba priamo predlžujú servisný cyklus poistkových vložiek a vyhýbajú sa skrytým bezpečnostným rizikám spôsobeným nesprávnou montážou alebo zanedbanou kontrolou. Všetky prevádzkové pravidlá sa riadia špecifikáciami pomocnej prevádzky IEC 60269, ktoré sú vhodné pre personál údržby na mieste bez zložitého odborného školenia.

6.1 Štandardné špecifikácie naskrutkovania

• Pred inštaláciou vyčistite všetky kontaktné plochy prípojníc, aby ste odstránili oxidové vrstvy a prachové častice, ktoré zvyšujú kontaktný odpor.
• Utiahnite montážne skrutky pomocou kalibrovaných momentových kľúčov, aby ste predišli uvoľneniu koncoviek, ktoré vytvárajú horúce miesta prehriatia.
• Udržujte vertikálny a horizontálny inštalačný priestor okolo každej poistkovej vložky, aby ste zabezpečili prirodzený odvod tepla konvekciou vzduchu bez blokovania rozvodmi skrine.
• Postriebrené koncové povrchy úplne zarovnajte s medenými rovinami prípojníc, aby ste sa vyhli bodovému kontaktu a riziku lokálneho prehriatia.

6.2 Štandardy pravidelnej kontroly a údržby

Počas štvrťročných kontrol elektrickej skrine by mal personál údržby vizuálne skontrolovať zmenu farby na svorkách poistiek (príznak abnormálneho nárastu teploty). Akákoľvek poistková vložka, ktorá vykazuje zmenu farby plášťa, oxidáciu svoriek alebo menšiu deformáciu, musí byť okamžite vymenená, a to aj bez poruchy roztavenia. Po prerušení skratovej poruchy je potrebná úplná výmena celej poistkovej vložky namiesto čiastočnej opravy, pretože vnútorná tavenina a výplň na zhášanie oblúka po aktivácii strácajú pôvodný ochranný výkon.

Riadenie skladovania vyžaduje umiestnenie náhradných poistkových vložiek v suchom, bezprašnom skladovom prostredí, aby sa predišlo oxidácii postriebrených koncoviek pred inštaláciou. Komponenty z dlhodobého skladu by mali pred dodaním na stavenisko absolvovať vizuálnu kontrolu vzhľadu, aby sa odfiltrovali produkty s povrchovými škrabancami alebo defektmi keramickej škrupiny.
