Prečo bezpečnosť vášho solárneho poľa závisí od výberu správnej fotovoltaickej DC poistky

2025-11-18 0 Nechajte mi správu

Bez ohľadu na to, do ktorej solárnej elektrárne vojdete, ktorú komerčnú invertorovú skriňu otvoríte alebo ktorý rezidenčný strešný fotovoltaický systém skontrolujete, nájdete často prehliadaný, no zásadný komponent:Fotovoltaická DC poistka. NevhodnéFotovoltaická DC poistkamôže nielen ohroziť bezpečnosť, ale spôsobiť aj značné finančné straty. Prečo je toto malé zariadenie také nepostrádateľné? Prečo si odborníci dôsledne vyberajúZhenghaopoistky? Poďme spolu odhaliť jeho tajomstvá.

Jedinečné výzvy

Na rozdiel od striedavého prúdu (AC), ktorý používate vo svojej domácnosti, solárne panely generujú jednosmerný prúd (DC). Tento DC má jedinečné a potenciálne nebezpečné vlastnosti:

1. Nepretržité napätie a vysoký prúd: Najmä pri silnom slnečnom svetle pracujú obvody jednosmerného prúdu pri takmer maximálnom napätí. Na rozdiel od AC, skrat nezmizne v nasledujúcom bode prechodu nulou; výsledný oblúk môže trvať oveľa dlhšie a vytvárať teploty dostatočné na roztavenie kovu a spôsobiť požiar.

2. Nízka impedancia zdroja: Solárne panely majú veľmi nízky vnútorný odpor. Keď dôjde ku skratu, takmer okamžite sa vytvorí obrovský nárazový prúd. Bez ochrany s rýchlou odozvou môžu káble a konektory okamžite vyhorieť.

3. Komplexné polia: Sériovo zapojené solárne panely generujú vysoké napätie (typicky 600V, 1000V alebo 1500V DC). Ochrana každého panelu alebo poľa vyžaduje koordinované, spoľahlivé a vysokonapäťové poistky v zlučovači.

To je presne dôvod, prečo štandardné AC poistky nemôžu bezpečne chrániť jednosmerné solárne okruhy; chýba im špeciálna konštrukcia potrebná na účinné hasenie súvislých vysokonapäťových jednosmerných oblúkov. IbaFotovoltaické DC poistkynavrhnuté špeciálne na výrobu fotovoltaickej energie majú inžiniersky dizajn a prísne testovanie potrebné na splnenie tejto úlohy.

Účel fotovoltaickej jednosmernej poistky

Hlavným účelomfotovoltaické DC poistkyje jednoduché: izolovať chyby pred katastrofou. Konkrétne chránia pred dvoma kľúčovými rizikami:

1. Skrat: Skraty spôsobené poškodením vedenia, poruchami pripojenia, vniknutím vlhkosti, poškodením hlodavcami, zlyhaním komponentov alebo nesprávnou inštaláciou vytvárajú cestu s nízkym odporom, čo vedie k veľkému, nekontrolovanému prúdovému rázu. Fotovoltaické DC poistky okamžite detegujú toto preťaženie a roztavia ich vnútorné komponenty, bezpečne odpoja obvod a zabránia poškodeniu pred (panely, meniče) a za (roztavené vedenia, požiare).

2. Spätný prúd: Keď reťazec vo veľkom paralelnom systéme zlyhá, môže dôjsť k spätnému prúdu. Chybný panel funguje ako prúdový absorbér, čo spôsobuje, že normálne obvody tlačia prúd späť cez chybný panel. Tento spätný prúd môže spôsobiť prehriatie a trvalé poškodenie postihnutého panelu. Strategická inštalácia fotovoltaických jednosmerných poistiek funguje ako jednosmerný ventil, blokuje tento spätný prúd a zabraňuje poškodeniu.

Fotovoltaické DC poistky sú kľúčové ochranné zariadenia v solárnych systémoch:

Kritické body umiestnenia pre fotovoltaické DC poistky	Chráni pred	Následok bez ochrany
Vstupy zlučovača	Nadprúd v jednotlivých panelových reťazcoch napájajúcich sa do zlučovača.	Porucha v jednom reťazci ťahá deštruktívny prúd zo všetkých paralelných reťazcov, čo môže spôsobiť vyprážanie káblov, koncoviek, celej skrinky.
Výstup reťazcov série	Spätný prúd tečúci späť do chybného reťazca (ako je popísané vyššie).	Prehrievanie a trvalé poškodenie panelov v chybnom reťazci. Výrazná strata výkonu.
Medzi reťazovými zlučovačmi a centrálnymi invertormi	Veľké skraty vyskytujúce sa pozdĺž väčších napájacích káblov alebo pred jednosmerným vstupom meniča.	Katastrofické riziko požiaru s elektrickým oblúkom pozdĺž nechránených hlavných DC vedení; ohromujúca DC ochrana meniča.
Vnútri DC-DC konvertorov/optimalizátorov	Vnútorné chyby v jednotke na premenu energie.	Poškodenie sa šíri mimo meniča, čo môže mať vplyv na iné komponenty alebo obvody. Riziko požiaru.
Batériové reťazce v systémoch s jednosmerným prúdom	Skrat v rámci vysokokapacitných a vysokoenergetických batériových jednotiek.	Nekontrolovaný výboj vedúci k možnému tepelnému úniku, požiaru, výbuchu.

1. Môj AC systém používa štandardné poistky, prečo nemôžem použiť tieto poistky na priamu ochranu mojich solárnych panelov?

Rozhodne nie. Štandardné AC poistky sú testované len pre AC obvody. Fyzika hasenia jednosmerných oblúkov (najmä pri vysokých napätiach bežných v solárnych systémoch) je oveľa zložitejšia. Oblúky striedavého prúdu samy zhasnú v bode prechodu nulou napätia 100 až 120-krát za sekundu. Jednosmerné oblúky však nemajú tento zhášací bod; naďalej prudko horia, čo vedie k prehriatiu, výbuchom a dokonca aj požiarom. Fotovoltaické DC poistky sú certifikované a špeciálne navrhnuté s unikátnymi zhášacími komorami a materiálmi, ktoré bezpečne prerušia nepretržité vysokonapäťové jednosmerné oblúky v priebehu milisekúnd.

2. Ako zistím, akú hodnotu prúdu by som si mal zvoliť pre svoju fotovoltaickú DC poistku?

Špecifikácia poistky musí byť určená na základe špecifického prúdu obvodu, ktorý chráni. Vyžaduje si to výpočty: Určite skratový prúd reťazca/panelu (Isc): V štandardných testovacích podmienkach (STC) nájdite maximálnu hodnotu Isc pre panel alebo reťazec.

Použitie bezpečnostnej rezervy: Osvedčený postup odporúča nastaviť hodnoty poistiek na 125 % až 150 % Isc (prerušiteľná distribúcia prúdu). (Napríklad, ak je Isc reťazca 10A, poistka by mala byť 12A alebo 15A). To poskytuje rezervu pre odchýlky v normálnom prevádzkovom prúde a zároveň zaisťuje, že môže odolať poruchovým prúdom ďaleko presahujúcim normálny prevádzkový prúd. Vždy si pozrite inštalačný manuál, národné elektrické predpisy (NEC, IEC) a špecifikácie nadväzujúcich zariadení (kombinače, invertory) – tie zvyčajne špecifikujú požadované hodnoty poistiek. Podhodnotené poistky môžu viesť k falošným úderom, zatiaľ čo nadhodnotené poistky sú nebezpečné a porušujú špecifikácie.

3. Vypálila sa mi poistka. Aké sú bežné príčiny?

Vypálená poistka znamená, že dokončila svoju kritickú funkciu. Bežné príčiny zahŕňajú: Poruchy skratu: poškodená izolácia kábla, uvoľnené konektory spôsobujúce iskrenie, porucha izolácie svoriek, fyzické poškodenie vedenia alebo zariadenia a porucha vnútorných komponentov.

Silné preťaženie: Prúd trvalo a výrazne prekračuje menovitý prúd poistky (toto je menej bežné ako skrat, ale môže sa vyskytnúť, ak je vedenie alebo komponent výrazne poddimenzovaný; najskôr by sa však malo vypnúť zariadenie na ochranu obvodu).

Nesprávne fúkanie: Aj keď je nesprávne fúkanie vysokokvalitných poistiek zriedkavé, môže k nemu dôjsť, ak sú špecifikácie poistiek mierne mimo, výkon je znížený v dôsledku starnutia/extrémneho prostredia, zlé spojenia spôsobujú prehrievanie svoriek držiaka poistiek alebo ak sa vyskytnú výrobné chyby.

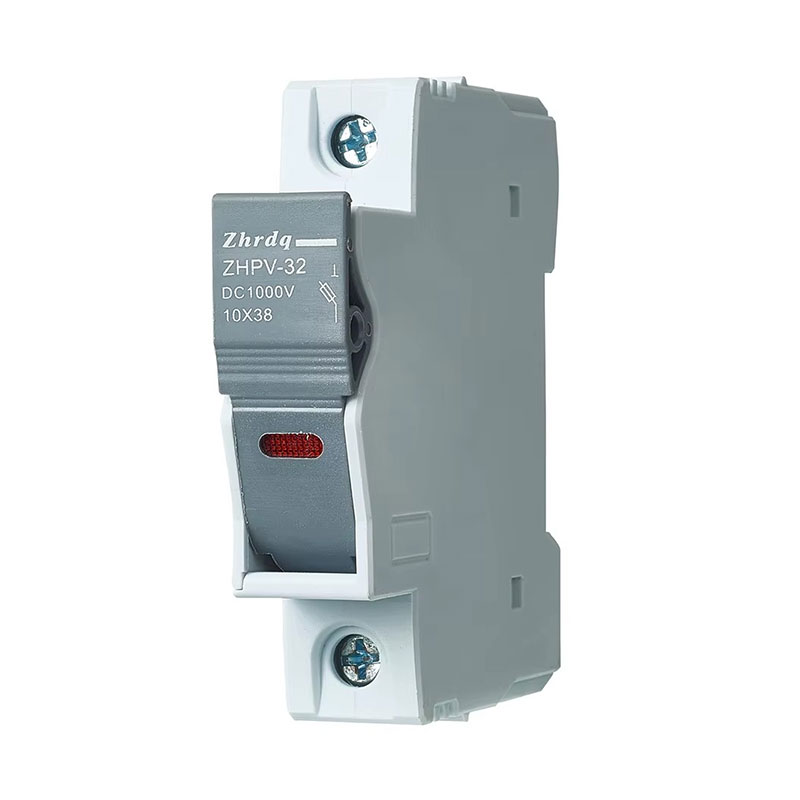

Photovoltaic DC Fuse

Vaše solárne pole môže krátkodobo fungovať bez správnej veľkosti a certifikáciefotovoltaické DC poistky, ale „prevádzka“ znamená viac ako len výrobu elektriny; to znamená spoľahlivú a bezpečnú prevádzku po celé desaťročia. Každá zlučovacia skrinka a každý reťazec káblov môže byť bodom zlyhania, ktorý môže za špecifických podmienok fungovať nesprávne. Použitie neštandardných poistiek alebo premostenie ochrany nie je skratkou, ale skôr neprijateľným rizikom pre technikov, majetok a vašu investíciu.

Zhenghao poistkypredstavujú inžiniersku bezpečnosť. Vyrobené podľa prísnych noriem a osvedčené v drsných globálnych prostrediach, poskytujú kritickú, rýchlu odozvu, vysokokapacitnú ochranu, ktorú vyžadujú moderné fotovoltaické systémy.
